Le treillis soudé est au cœur de nombreuses décisions techniques en construction, depuis la dalle d’une maison individuelle jusqu’aux ouvrages industriels. Ce dossier rassemble les notions indispensables pour comprendre comment ce maillage en acier transforme le béton simple en béton armé, les critères de choix selon l’usage, la méthode de pose professionnelle et les contraintes logistiques à maîtriser. À travers des exemples concrets — terrasse, allée carrossable, garage — et le fil conducteur d’un entrepreneur local, Lucien, l’article propose des repères pratiques pour garantir stabilité et durabilité des ouvrages.
- Définition et rôle : un treillis soudé est une grille d’acier soudée aux intersections pour reprendre les efforts de traction du béton.
- Choix technique : maille, diamètre et format selon la charge et l’épaisseur de la dalle.
- Pose : calage, chevauchement, ligature et enrobage sont déterminants pour la longévité.
- Logistique : transport sécurisé, découpe adaptée et stockage à l’abri de l’humidité.
- Économie : prévoir une marge de 10 % pour recouvrements et chutes, vérifier la conformité aux normes.
Tout savoir sur le treillis soudé : définition, composition et rôle dans la construction
Le treillis soudé se définit comme une grille composée de fils d’acier disposés à angle droit et soudés à chaque intersection. Cette géométrie garantit une tenue dimensionnelle pendant le coulage du béton et répartit les efforts de traction sur une aire étendue. Le principe fondamental repose sur la complémentarité des matériaux : le béton offre une excellente résistance en compression, tandis que l’acier assure la reprise des efforts de traction. Ensemble, ils forment un béton armé capable de supporter charges et variations dimensionnelles sans développer de fissures critiques.
Dans la pratique, le treillis est proposé en différents formats — panneaux rigides, rouleaux et maillages spécifiques — chaque format répondant à des contraintes de chantier. Les panneaux facilitent la mise en œuvre sur des surfaces moyennes grâce à leur rigidité, limitant les déformations lors du coulage. Les rouleaux, quant à eux, conviennent mieux aux grandes nappes où la continuité du renfort est essentielle pour éviter une multiplication des joints. Les maillages spéciaux servent pour des applications techniques, par exemple des murs minces ou des bétons projetés.
Le rôle structurel du treillis va au-delà de la simple prévention des fissures visibles. Il permet d’assurer la stabilité et l’intégrité des dalles, redistribue les charges ponctuelles et limite l’élargissement des fissures induites par des cycles thermiques ou des tassements locaux. Sur un chantier de rénovation, l’usage d’un treillis adapté peut suffire à prolonger la vie d’une dalle sans recourir à des armatures complémentaires, à condition que l’épaisseur et le diamètre des fils soient respectés.
Cas pratique et fil conducteur : Lucien face aux choix techniques
Lucien, artisan spécialisé en rénovation, compare souvent des solutions pour ses chapes et dalles sur extension. Pour une chape de 12 cm, il opte fréquemment pour des panneaux en 5 mm afin d’assurer un renfort homogène sans alourdir la manutention. Face à un projet d’allée carrossable, il augmente la section à 6 mm et resserre la maille. Ces choix illustrent une règle simple : mieux vaut légèrement sur-dimensionner que courir le risque d’une sous-capacité.
En résumé, le treillis soudé est un élément central du renforcement dans la construction moderne. Sa capacité à transformer le béton en matériau armé efficace le rend indispensable pour les fondations, les dalles béton et de nombreuses applications extérieures. Insight final : choisir la bonne géométrie de maillage et le bon diamètre dès la conception conditionne la performance structurelle à long terme.
Choisir le bon treillis soudé pour une dalle béton et les fondations : critères et recommandations
Le choix du treillis dépend d’un ensemble de paramètres : l’usage de la dalle, les charges prévues, l’épaisseur du béton, le type de sol et les contraintes environnementales. Trois critères techniques sont déterminants : la taille de la maille, le diamètre des fils et le format (panneaux ou rouleaux). Une maille large réduit le nombre de barres mais diminue la distribution des efforts ; une maille serrée augmente le nombre de intersections et la capacité de répartition.
La maille s’exprime en millimètres ou centimètres. Une maille de 20 × 20 cm convient généralement à une terrasse piétonne. Pour des sollicitations plus fortes, comme un garage ou une allée carrossable, une maille de 15 × 15 cm ou 10 × 10 cm sera préférable. Le diamètre des fils se situe entre environ 3 mm et 8 mm ; plus le diamètre est grand, plus la résistance à la traction et l’inertie sont élevées.
Pour orienter rapidement le choix selon l’usage, voici un guide synthétique qui aide à dimensionner la solution adéquate. Il est recommandé de vérifier ces choix avec l’ingénierie locale en cas de charges atypiques ou d’exigences normatives strictes.
| Usage | Maille | Diamètre (mm) | Épaisseur recommandée |
|---|---|---|---|
| Terrasse piétonne | 20 × 20 cm | 4 mm | 10–12 cm |
| Allée piétonne | 20 × 20 cm | 4–5 mm | 10–12 cm |
| Allée carrossable | 15 × 15 cm | 5–6 mm | 12–15 cm |
| Garage léger | 15 × 15 cm | 6 mm | 12–15 cm |
| Garage poids lourds | 10 × 10 cm | 7–8 mm | 15–20 cm |
Préconisations pratiques et conformité
Avant l’achat, vérifier la conformité aux références applicables, notamment les normes françaises pertinentes. Les ouvrages soumis à expertise technique ou à l’assurance devront clairement indiquer la conformité des produits. Il est recommandé de prévoir une marge d’achat de 10 % pour tenir compte des recouvrements, des découpes et des chutes.
Pour un approvisionnement optimisé, comparer le conditionnement (panneaux sur palette, rouleaux compacts), la disponibilité en stock et les conditions de livraison. Le coût varie selon le diamètre et la maille : un panneau 4 mm se situe souvent dans une fourchette modeste tandis que des treillis plus conséquents atteignent des tarifs plus élevés. L’investissement initial doit être mis en balance avec la durabilité et la réduction future des interventions de maintenance.
Ressource complémentaire : un guide technique sur des techniques de béton désactivé et traitements de surface peut éclairer les choix d’ouvrage extérieur, disponible sur les recommandations techniques pour le béton désactivé.
Insight final : la sélection appropriée du treillis optimise la mise en œuvre, réduit les temps de chantier et protège le budget global du projet.
Poser le treillis soudé : méthode professionnelle, sécurité et outils indispensables

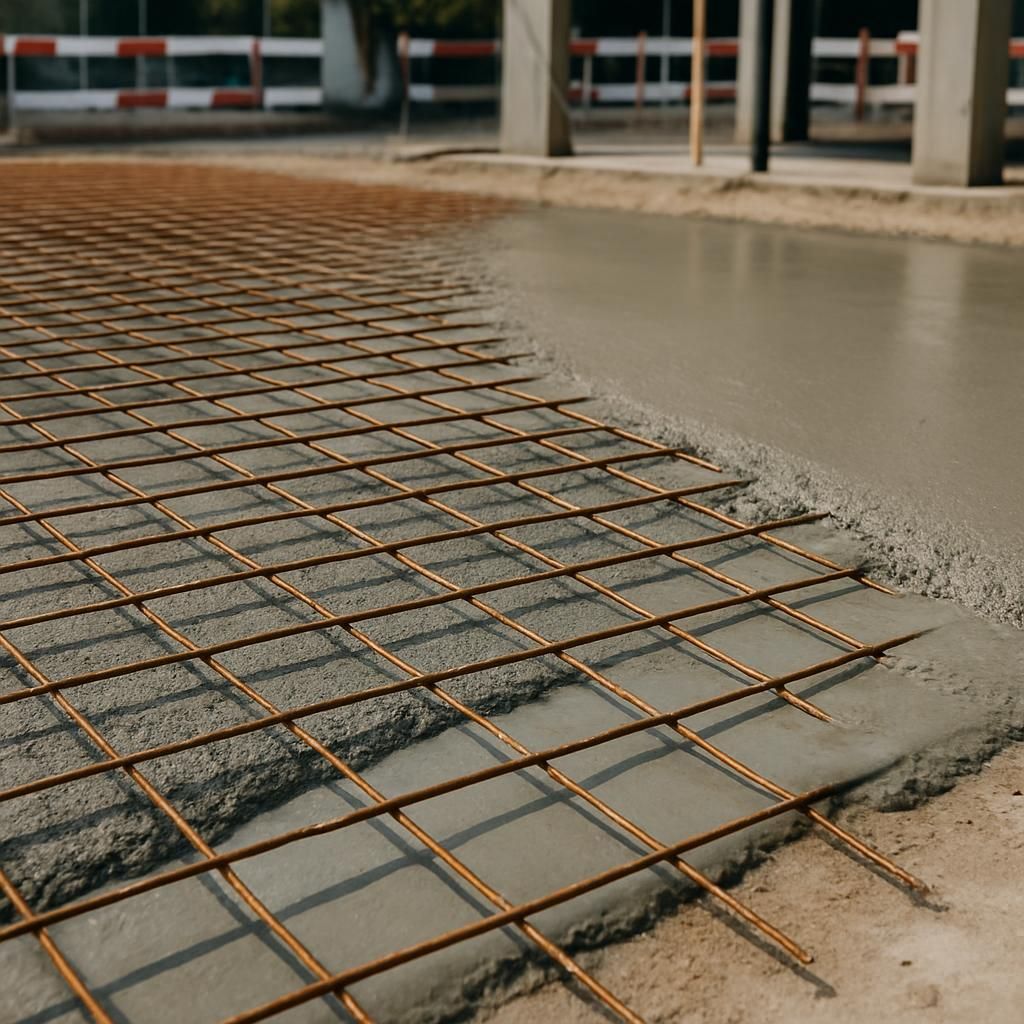

La pose du treillis soudé suit une séquence précise qui garantit que l’acier se retrouve correctement enrobé dans le béton. La préparation du support est la première étape : hérisson stabilisé, film polyane si nécessaire, et retrait des débris. Un sol propre et régulier évite la formation de poches d’air et de points d’appui localisés.
Étapes clés de la pose

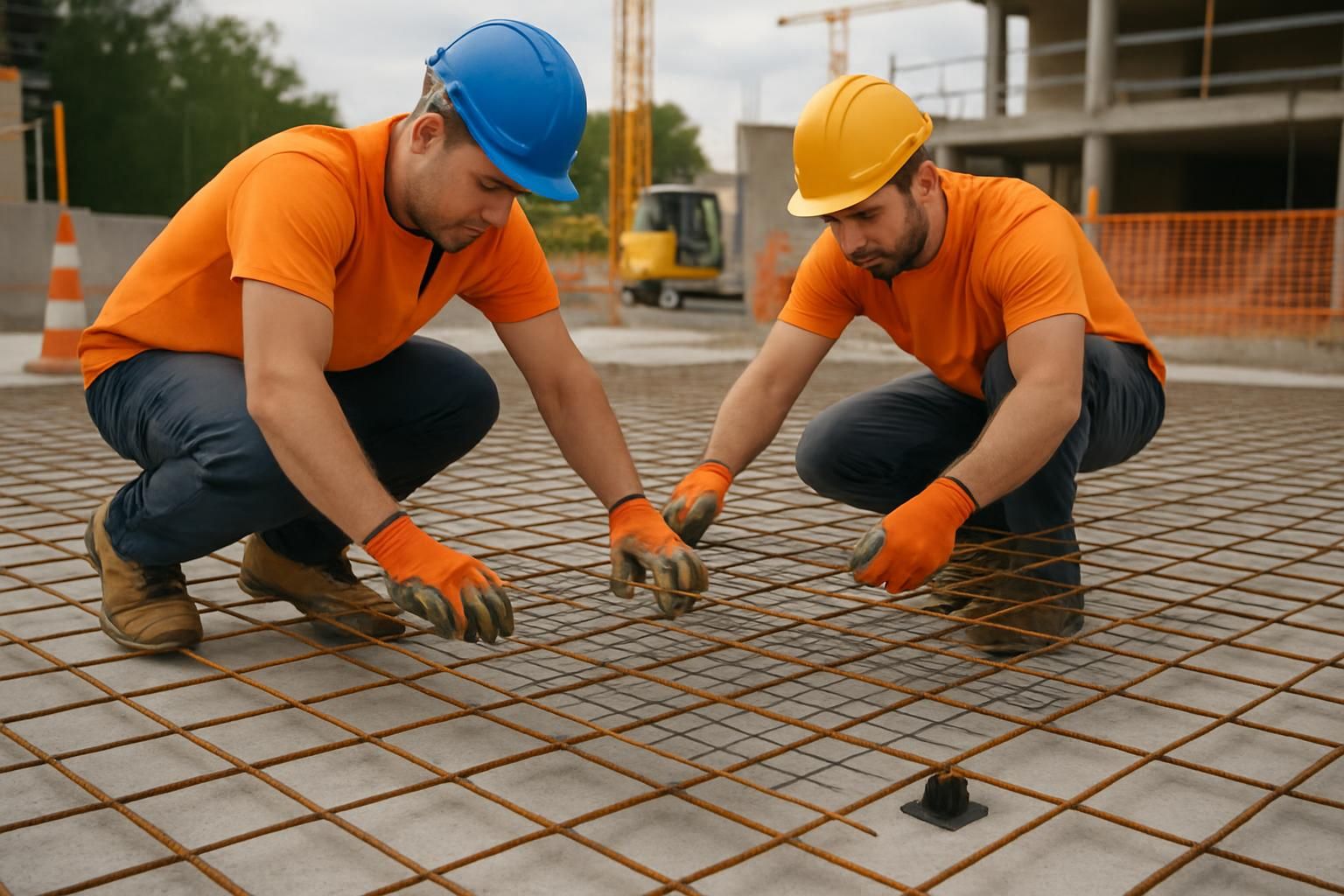

1) Préparer et niveler : installer des cales ou « chaises » en plastique toutes les 60–80 cm pour maintenir le treillis dans le tiers inférieur de la dalle. Pour une dalle de 12 cm, l’objectif est que le treillis se situe à 3–4 cm du fond afin d’agir sur les efforts de traction.
2) Dérouler ou poser les panneaux : poser les panneaux en quinconce pour limiter les lignes droites continues, ou dérouler les rouleaux en évitant les plis. Respecter un recouvrement minimal d’une maille complète (environ 15–20 cm) et ligaturer les jonctions avec du fil recuit pour empêcher tout déplacement pendant le coulage.
3) Vérification pendant le coulage : s’assurer que le treillis reste sur ses cales. Contrôler l’absence d’acier affleurant en surface et procéder à un enrobage complet. Un enrobage insuffisant expose l’acier à la corrosion et réduit la durée de vie du béton armé.
Outils et sécurité
Pour les fils jusqu’à 5–6 mm, utiliser une pince coupante ou une cisaille ; au-delà , une meuleuse d’angle avec disque de coupe devient nécessaire. Toujours porter des gants épais, lunettes, protections auditives et chaussures de sécurité. La manipulation des panneaux se fait idéalement à deux pour limiter les risques de blessure.
Sur chantier, les bonnes pratiques logistiques protègent aussi les équipes : stocker les panneaux à plat, éviter l’humidité excessive et ranger hors des passages piétons. Une légère oxydation superficielle est acceptable et peut même améliorer l’adhérence acier-béton, mais une corrosion avancée doit être évitée.
Liste pratique pour la pose :
- Calage régulier des panneaux toutes les 60–80 cm.
- Recouvrement d’une maille complète aux jonctions.
- Ligature systématique aux chevauchements.
- Vérification visuelle de l’enrobage avant serrage final.
- Équipements de protection individuelle obligatoires.
Insight final : une pose structurée et des contrôles ponctuels pendant le coulage sont déterminants pour que le treillis joue pleinement son rôle de renfort dans la dalle béton.
Dimensionner le treillis soudé pour garage, allée carrossable et terrasse : calculs et cas pratiques
Le dimensionnement repose sur l’analyse des charges prévues et sur l’usage futur de la dalle. Une règle simple appliquée par de nombreux professionnels est de privilégier un léger sur-dimensionnement pour anticiper l’évolution d’usage. Transformer une terrasse piétonne en zone semi-logistique nécessite peu de travaux si le renfort et l’épaisseur initiale ont été choisis avec marge.
Exemples concrets et recommandations
– Terrasse piĂ©tonne : treillis 20 Ă— 20 cm, 4 mm, dalle 10–12 cm. Si le sol est instable, augmenter le diamètre ou resserrer la maille.
– AllĂ©e carrossable : treillis 15 Ă— 15 cm, 5–6 mm, dalle 12–15 cm. PrĂ©voir ferraillage complĂ©mentaire sur points d’appui intensifs.
– Garage lĂ©ger : treillis 6 mm, maille 15 Ă— 15 cm, dalle 12–15 cm. VĂ©rifier la distribution des charges des vĂ©hicules et la prĂ©sence d’un point d’appui concentrĂ©.
Cas pratique : un propriétaire souhaite accueillir de petites livraisons sur une terrasse initialement conçue pour un usage piéton. La prescription sécurisante consiste à passer du treillis 4 mm à un treillis 5–6 mm et à augmenter l’épaisseur de 1 à 2 cm. Ce simple ajustement limite les travaux invasifs ultérieurs.
Un point fondamental : le treillis soudé ne remplace pas toujours les armatures principales nécessaires pour un plancher d’étage ou des structures porteuses. Dans ces cas, des barres HA, cadres et calculs structuraux sont indispensables. Le treillis peut toutefois compléter le ferraillage secondaire pour assurer la redistribution des charges.
Aspects économiques et retour d’expérience
Le coût varie selon diamètre et maille. Des choix techniques judicieux limitent les dépenses d’entretien. Lucien, confronté à des demandes variées, préfère toujours privilégier la qualité afin d’éviter des reprises coûteuses. Le surcoût initial pour un matériau mieux dimensionné est amorti par la réduction de la maintenance et l’augmentation de la durabilité des ouvrages.
Insight final : bien dimensionner dès la conception évite des surcoûts et garantit que la dalle supportera des usages évolutifs sans travaux structurels majeurs.
Logistique, découpe, stockage, erreurs courantes et aspects normatifs pour garantir durabilité

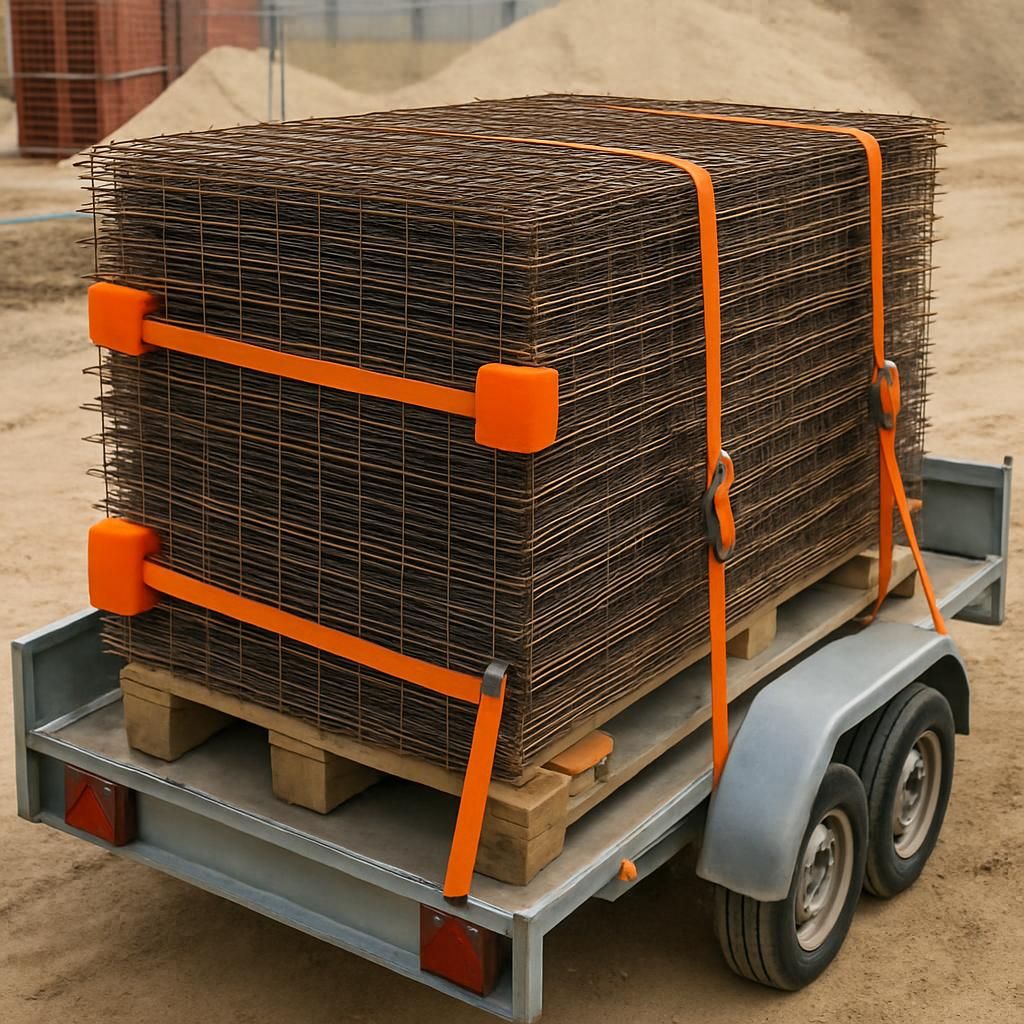

L’organisation logistique est souvent négligée mais détermine la fluidité du chantier. Le poids d’un panneau 2,40 × 1,20 m varie généralement entre 8 et 15 kg selon le diamètre. Le transport s’organise en conséquence : sangles, bâches protectrices et arrimage solide sont essentiels. Protéger la carrosserie et maintenir la charge immobile évitent les dommages matériels et les risques d’accident.
DĂ©coupe et outillage
La découpe doit être planifiée : tracer les découpes sur papier facilite le travail et limite le gaspillage. Pour des fils jusqu’à 5–6 mm, des pinces coupantes suffisent. Au-delà , la meuleuse d’angle avec disque adapté est recommandée. Travailler sur un support stable, avec lunettes et protections auditives, réduit les risques.
Stocker les panneaux à plat, à l’abri de l’humidité et hors des passages piétons. Éviter le stockage vertical non sécurisé pour prévenir les basculements. Une oxydation légère n’est pas rédhibitoire ; une corrosion avancée le devient.
Erreurs fréquentes à éviter
- Pose à même le sol sans cales : entraîne un mauvais enrobage et une corrosion accélérée.
- Oublier le recouvrement entre panneaux : crée des lignes faibles dans la dalle.
- Sous-dimensionner le treillis pour des usages lourds : condamne la dalle à des réparations rapides.
- Enrobage insuffisant au bord : l’acier affleurant s’oxyde et fragilise la liaison béton-acier.
- Stockage inadapté : panneaux exposés à l’humidité ou mal arrimés lors du transport.
Sur le plan normatif, exiger des produits conformes et documentés est indispensable pour la réception des travaux. L’aspect assurance et conformité technique impose de vérifier les certifications fournies par le fabricant.
Pour approfondir les techniques de traitement des surfaces et d’usage extérieur du béton, consulter des ressources spécialisées peut être utile, par exemple les techniques pour le béton désactivé, qui complètent les choix relatifs au treillis et à la finition de surface.
Insight final : une logistique maîtrisée, des découpes préparées et la prévention des erreurs courantes assurent la longévité des ouvrages en béton armé renforcé par treillis.
Quel treillis pour une terrasse piétonne ?
Un treillis 20×20 cm en 4 mm est généralement adapté pour une terrasse piétonne avec une épaisseur de dalle de 10–12 cm. Sur sol instable, opter pour une maille plus serrée ou un diamètre supérieur.
Peut-on poser le treillis directement sur le film polyane ?
Oui, si le film polyane sert de barrière d’humidité et si des cales sont utilisées pour surélever le treillis. L’essentiel est que le treillis soit correctement enrobé de béton et ne touche pas le sol.
Comment couper un treillis de gros diamètre ?
Pour des fils supérieurs à 6 mm, utiliser une meuleuse d’angle avec un disque de tronçonnage adapté. Couper sur un support stable, porter lunettes, gants et protections auditives.
Le treillis soudé suffit-il pour un plancher d’étage ?
Non. Les planchers d’étage exigent des armatures dimensionnées selon les calculs structurels (barres HA, cadres). Le treillis peut servir de complément mais ne remplace pas les armatures principales.
